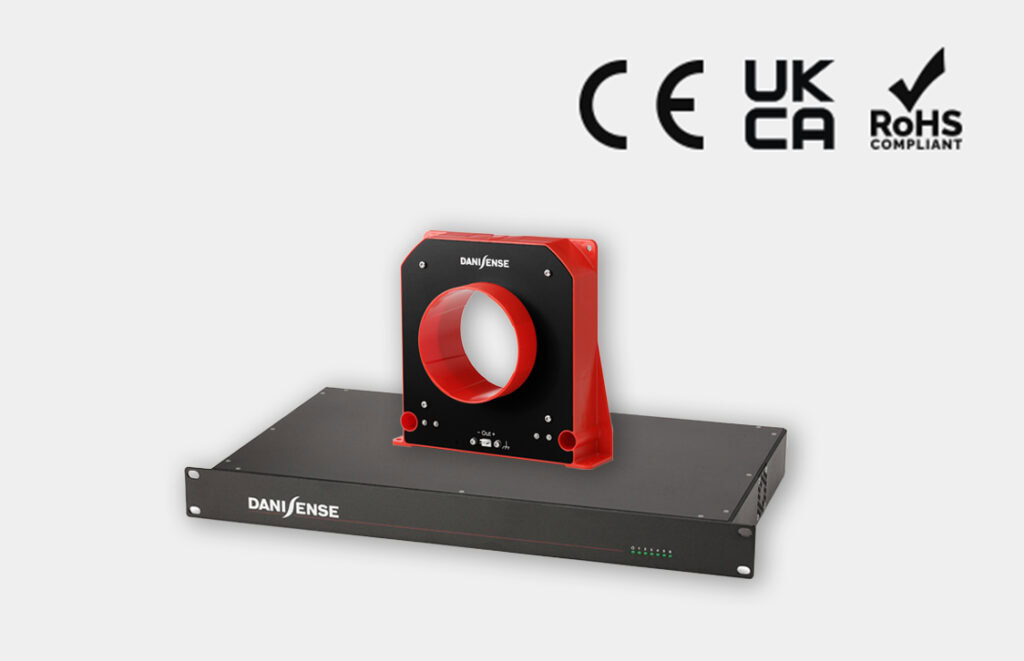

Hochpräziser Gleichstromwandler (DCCT) zur Messung von Strömen bis zu 6000 A und zur kontinuierlichen Messung von Strömen bis zu 4000 A mit einer Linearität von unter 50 ppm und einem maximalen Gesamtfehler von 200 ppm. Mit einem Windungsverhältnis von 5000:1 erleichtert der MBC4000I die Messung hoher Ströme und bietet gleichzeitig eine hochpräzise, kostengünstige Alternative zu herkömmlichen Stromsensoren auf Hall-Effekt-Basis. Basierend auf der Closed-Loop-Flux-Gate-Technologie von Danisense zeichnet sich der MBC4000I durch einen geringen Offset und eine geringe Drift aus. Er bietet eine hohe Auflösung für präzise Überwachung, zuverlässige und gleichbleibende Leistung sowie ein montagefreundliches Design für integrierte Genauigkeit.
Stromwandler
MBC4000I
- 4000 A Effektivwert Nennstrom
- 5000:1 Verhältnis zwischen Primär- und Sekundärstrom
- Potentialfreier Stromausgang über 3-poligen Stecker
- 120 mm Öffnungsdurchmesser
- 200 ppm (0,02 %) Gesamtgenauigkeit
- Linearität von 50 ppm
- 100 ppm Versatz
- Status-LED
- Kompaktes Kunststoffgehäuse mit eloxierter Aluminiumplatte
Beschreibung
Primary Current Rating
Total Accuracy
Bandwidth
Aperture
Anwendungen
- Hochleistungs-Solarwechselrichter
- SoC und SoH bei Batteriespeichersystemen
- Energieerfassung
- Hochleistungs-Frequenzumrichter
- Überwachung von Umspannwerken und Netzqualität
- Wechselrichter für Windkraftanlagen
- Halbleitertransformator
- Unterbrechungsfreie Stromversorgung (USV)
- Statische Umrichter für Gleichstrommotorantriebe
- Anwendungen mit Batteriebetrieb
