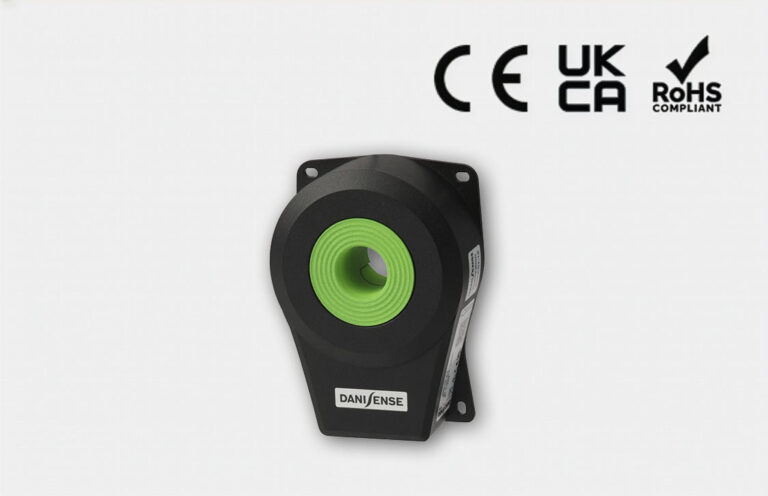

전류 트랜스듀서
DW500UB-2V
- 500 A rms 공칭 전류
- BNC 커넥터를 통한 500A의 2V 출력
- 플라스틱 인서트 포함/미포함 24/30mm 조리개
- 10MHz 대역폭
- 12.5ns 위상 지연
- 15ppm 선형성
- 15ppm 오프셋
- 전용 전원 공급 장치 포함
설명
최대 750A 전류를 측정하고
선형성 오차가 15ppm 미만인 500A 전류를 연속적으로 측정하는 고정밀 광대역 DC 전류 트랜스듀서(DCCT)
특수 고주파 트랜스듀서 헤드를 사용하는 DW500UB-2V는 최대 10MHz의 매우 넓은 대역폭을 제공합니다. 2m 동축 케이블을 포함하여 약 12.5ns의 거의 일정한 위상 지연 덕분에 위상 보정이 용이합니다.
매우 안정적인 Danisense 폐쇄 루프 플럭스
게이트 기술을 기반으로 하는 DW500UB-2V는 매우 낮은 오프셋과 매우 낮은 드리프트를 제공합니다.
소형 알루미늄 하우징에 내장되어 정밀한 모니터링을 위한
고해상도, 안정적이고
일관된 성능,
내구성을 위한 견고한 설계를 제공합니다.
Primary Current Rating
Total Accuracy
Bandwidth
Aperture
애플리케이션
- 전기 자동차(EV) 테스트 벤치
- 고주파 애플리케이션
- 전력 측정 및 전력 분석
- 정밀 드라이브
- 배터리 테스트 및 평가 시스템
- 와이드 밴드갭(WBG) SiC 및 GaN 디바이스
- 현재 보정
